主要技術參數

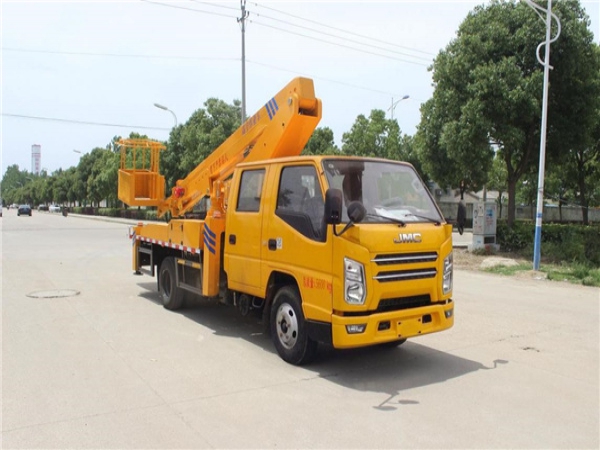

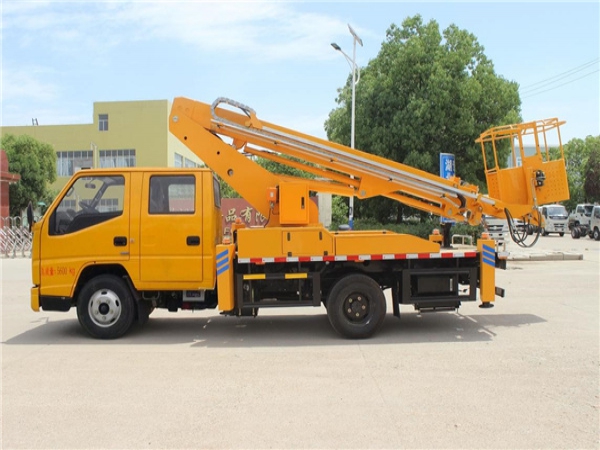

SCS5061JGKJXS6型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | ★總長 | mm | 7750 | |
★總寬 | mm | 2000 | ||
★總高 | mm | 2950 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 2+3 | |
總質量 | kg | 5600 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 200 | |
**大作業高度★ | m | 21 | ||
★**大作業高度時作業幅度 | m | 4.4 | ||
★**大作業幅度 | m | 10.5 | ||
**大作業幅度時作業高度★ | m | 5 | ||
支腿跨距★ | 橫向 | mm | 3605/3670 | |
縱向 | mm | 3640/3810 | ||
臂架變幅時間 | s | 80 | ||
臂架回轉速度 | s/r | 65 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | ★前懸 | mm | 1075 | |
★后懸 | mm | 2015 | ||
★后伸 | mm | 2000 | ||
★軸距 | mm | 3360 | ||
**高行駛速度 | Km/h | ** | ||
**小離地間隙 | mm | 195 | ||
接近角 | . | 20 | ||
離去角 | . | 13 | ||
配置說明
部件名稱 | 簡要說明 |
底盤 | 江鈴 JX1061TSGA26 |
發動機 | 江鈴柴油發動機，功率85KW，國六排放 |
駕駛室 | 雙排座，可乘坐5人，駕駛室裝備空調 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 機械操作 |
工作平臺 | 1500x700x1** |
臂架形式 | ★四節五邊型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | ★前X后H型，單獨可調 |
操作 | ★工作平臺和地面遙控器電氣操作 |
**系統 | 電液比例**系統，實現無級調速 |
調平系統 | 液壓自動調平 |
